Az ipari automatizálás és a folyadékszabályozó rendszerek területén a szabályozószelepek kulcsszerepet játszanak. Ők felelősek a folyadékok áramlásának, nyomásának, hőmérsékletének és szintjének szabályozásáért a különböző folyamatokban. A vezérlőszelepek nagy pontosságának elérése azonban gyakran kihívást jelent számos iparág számára. Szabályozószelep-beszállítóként megértem a pontosság jelentőségét, és rengeteg tapasztalatot halmoztam fel ezen a területen. Ebben a blogban megosztok néhány hatékony módszert a vezérlőszelepek pontosságának javítására.
A vezérlőszelep pontosságának alapjainak megértése
Mielőtt belemerülne a fejlesztési módszerekbe, elengedhetetlen megérteni, mit jelent a vezérlőszelep pontossága. A pontosság arra vonatkozik, hogy a szabályozószelep tényleges teljesítménye milyen mértékben egyezik a kívánt teljesítménnyel. Általában a tényleges áramlási sebesség, nyomás vagy más szabályozott változó és az alapjel közötti eltérésben mérik. Olyan tényezők, mint a szelep kialakítása, a működtető szerkezet jellemzői és a folyamat körülményei, mind befolyásolhatják a vezérlőszelep pontosságát.
A megfelelő szeleptípus kiválasztása
A vezérlőszelep pontosságának javításának első lépése az adott alkalmazáshoz megfelelő szeleptípus kiválasztása. A különböző szeleptípusok eltérő jellemzőkkel rendelkeznek, és különböző folyamatokhoz alkalmasak. Például a gömbszelepeket általában fojtószelepekhez használják jó áramlásszabályozási jellemzőik miatt, míg a golyósszelepek jobban megfelelnek a be- és kikapcsolt alkalmazásokhoz, ahol gyors nyitásra és zárásra van szükség.
A szeleptípus kiválasztásakor vegye figyelembe a következő tényezőket:
- Áramlási jellemzők: A különböző szeleptípusok eltérő áramlási jellemzőkkel rendelkeznek, például lineáris, egyenlő százalékos és gyors nyitású. Válasszon olyan szelepet, amelynek áramlási jellemzői megfelelnek a folyamat követelményeinek. Például egy olyan folyamatban, ahol az áramlási sebességet széles tartományban kell pontosan szabályozni, az egyenlő százalékos szelep jobb választás lehet.
- Nyomáscsökkenés: A szelepen lévő nyomásesés befolyásolhatja a szelep teljesítményét. Ügyeljen arra, hogy olyan szelepet válasszon, amely képes kezelni a várható nyomásesést anélkül, hogy túlzott energiaveszteséget vagy kavitációt okozna.
- Folyadék tulajdonságai: Figyelembe kell venni a folyadék tulajdonságait is, mint például a viszkozitás, a hőmérséklet és a korrozivitás. Például magas hőmérsékletű vagy korrozív környezetben megfelelő anyagokból, például rozsdamentes acélból vagy kerámiából készült szelepet kell választani.
A szelep méretének optimalizálása
A megfelelő szelepméret döntő fontosságú a nagy pontosság eléréséhez. Előfordulhat, hogy egy alulméretezett szelep nem képes kezelni a szükséges áramlási sebességet, míg a túlméretezett szelep rossz szabályozáshoz és instabilitáshoz vezethet. A szelep méretének optimalizálása érdekében a következő lépéseket lehet végrehajtani:
- Határozza meg a szükséges áramlási sebességet: Számítsa ki a folyamathoz szükséges maximális és minimális áramlási sebességet. Ez alapulhat a folyamatkövetelményeken, például a termelési kapacitáson és a működési feltételeken.
- Számítsa ki a nyomásesést: Határozza meg a nyomásesést a szelepen különböző áramlási feltételek mellett. Ezt áramlási egyenletek és nyomásesés együtthatók segítségével lehet megtenni.
- Válassza ki a megfelelő szelepméretet: A számított áramlási sebesség és nyomásesés alapján válasszon olyan szelepméretet, amely az elfogadható nyomásesési tartományon belül biztosítja a szükséges áramlásszabályozást.
A működtető teljesítményének javítása
A szelepmozgató fontos eleme a vezérlőszelep-rendszernek, mivel ez felelős a szelepszár mozgatásáért és a szelep helyzetének beállításáért. Az aktuátor teljesítményének javítása jelentősen növelheti a vezérlőszelep pontosságát. Íme néhány módszer a működtető teljesítményének javítására:
- Válassza ki a megfelelő működtető típust: Különféle típusú hajtóművek léteznek, például pneumatikus, elektromos és hidraulikus működtetők. Mindegyik típusnak megvannak a maga előnyei és hátrányai. Válassza ki az adott alkalmazáshoz megfelelő működtető típust olyan tényezők alapján, mint a szabályozási követelmények, az energia rendelkezésre állása és a környezeti feltételek.
- Kalibrálja az aktuátort: Rendszeresen kalibrálja az aktuátort, hogy megbizonyosodjon arról, hogy pontosan tudja pozícionálni a szelepszárat a vezérlőjelnek megfelelően. Ezt úgy teheti meg, hogy összehasonlítja a szelep tényleges helyzetét az alapjellel, és szükség szerint módosítja.
- Tartsa karban az aktuátort: Az aktuátor megfelelő karbantartása elengedhetetlen a hosszú távú működéséhez. Ez magában foglalja a mozgó alkatrészek kenését, a szivárgás ellenőrzését és az elhasználódott alkatrészek cseréjét.
Visszacsatolásvezérlő rendszerek megvalósítása
A visszacsatoló vezérlőrendszereket széles körben használják a vezérlőszelepek pontosságának javítására. A visszacsatoló vezérlőrendszer méri a szabályozott változó (például áramlási sebesség vagy nyomás) tényleges értékét, és összehasonlítja az alapjellel. A két érték különbsége alapján a vezérlőrendszer úgy állítja be a szelep helyzetét, hogy minimalizálja a hibát.
Különféle típusú visszacsatolásos vezérlőrendszerek léteznek, mint például az arányos - integrál - derivált (PID) szabályozók. A PID-szabályozókat egyszerűségük és hatékonyságuk miatt gyakran használják. Beállíthatják a szelep helyzetét a hibajel arányos, integrál és derivált összetevői alapján.
A visszacsatolásvezérlő rendszer bevezetésekor a következő pontokat kell figyelembe venni:
- Válassza ki a megfelelő érzékelőt: Az érzékelő feladata a szabályozott változó aktuális értékének mérése. Válasszon nagy pontosságú és megbízható érzékelőt.
- Hangolja be a vezérlőt: A PID-szabályozó megfelelő hangolása kulcsfontosságú az optimális szabályozási teljesítmény eléréséhez. Ezt különféle hangolási módszerekkel, például a Ziegler-Nichols módszerrel lehet megtenni.
Fejlett szeleptechnológiák használata
Az elmúlt években számos fejlett szeleptechnológia jelent meg, amelyek javíthatják a vezérlőszelepek pontosságát. Például az intelligens szelepek érzékelőkkel és kommunikációs képességekkel vannak felszerelve, amelyek lehetővé teszik számukra, hogy valós idejű információkat nyújtsanak a szelep teljesítményéről és állapotáról. Ez az információ felhasználható a szelep működésének optimalizálására és a lehetséges problémák korai felismerésére.
Egy másik fejlett technológia a digitális szeleppozicionálók használata. A digitális szeleppozicionálók a hagyományos analóg pozicionálókhoz képest pontosabb és precízebb vezérlést biztosítanak a szelephelyzetben. Ezenkívül kompenzálhatnak olyan tényezőket, mint a súrlódás és a hiszterézis, amelyek befolyásolhatják a szelep pontosságát.
Rendszeres karbantartás és ellenőrzés
A vezérlőszelepek rendszeres karbantartása és ellenőrzése elengedhetetlen a pontosságuk megőrzéséhez. Idővel a szelepek elhasználódhatnak, és teljesítményük romolhat. Rendszeres karbantartással és ellenőrzéssel korán felismerhetők és kijavíthatók az esetleges problémák, biztosítva a szelep hosszú távú pontosságát.
A karbantartási feladatok a következők lehetnek:
- A szelep tisztítása: Távolítson el minden szennyeződést, törmeléket vagy lerakódást a szelepről a zavartalan működés érdekében.
- A tömítések ellenőrzése: Ellenőrizze a tömítések szivárgását, és szükség esetén cserélje ki.
- A szelep teljesítményének tesztelése: Végezzen teljesítményteszteket a szelepen, hogy megbizonyosodjon arról, hogy az megfelel az előírt pontossági szabványoknak.
Következtetés
A szabályozószelep pontosságának javítása összetett, de megvalósítható feladat. A megfelelő szeleptípus kiválasztásával, a szelepméretek optimalizálásával, a szelepmozgató teljesítményének javításával, a visszacsatoló vezérlőrendszerek megvalósításával, a fejlett szeleptechnológiák alkalmazásával, valamint a rendszeres karbantartás és ellenőrzés elvégzésével a szabályozószelepek pontossága jelentősen növelhető.

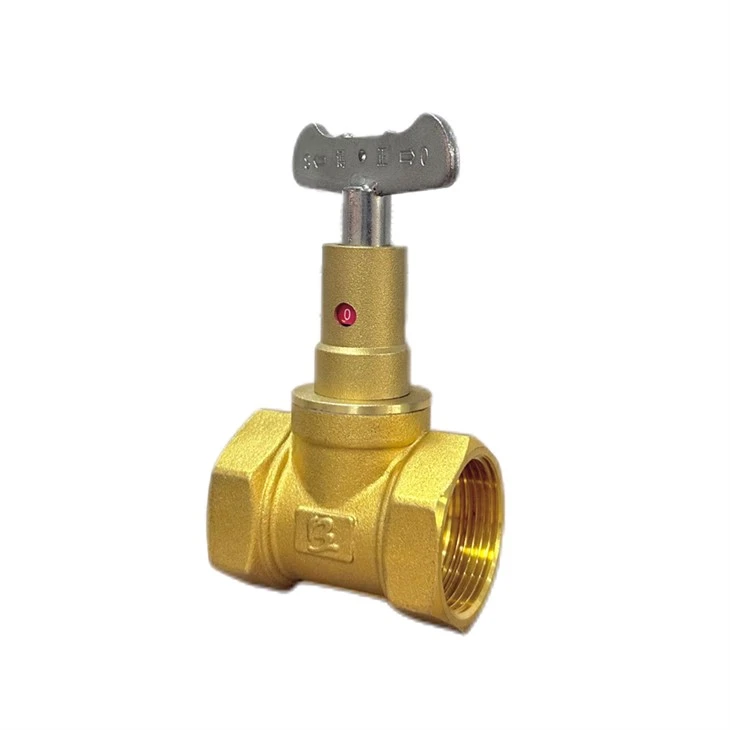

Szabályozószelep-beszállítóként kiváló minőségű szabályozószelepek széles választékát kínáljuk, beleértveSárgaréz fűtési kézi szabályozószelepésZáró vezérlőszelep. Szelepeinket úgy terveztük és gyártjuk, hogy megfeleljenek a legmagasabb szintű pontosság és megbízhatóság követelményeinek. Ha érdekli vezérlőszelepei pontosságának javítása, vagy vezérlőszelepeket szeretne vásárolni projektjéhez, kérjük, forduljon hozzánk további megbeszélések és beszerzési tárgyalások céljából.
Hivatkozások
- Smith, J. (2018). Ipari szelep kézikönyv. McGraw – Hill.
- Johnson, R. (2019). Vezérlőszelep kiválasztása és méretezése. Elsevier.
- Brown, A. (2020). Fejlett vezérlőszelep-technológiák. Wiley.
